压力表校验器说明书

一、用途

压力表校验器也称为压力表校验仪或压力表校验泵，压力表校验器的原理是活塞杆运动压力增强，从而达到加压的目的。压力表校验器是用于检验一般压力表的压力源，检验压力可达60MPA，检验真空度可达-0.08MPA。

二、基本结构与工作原理

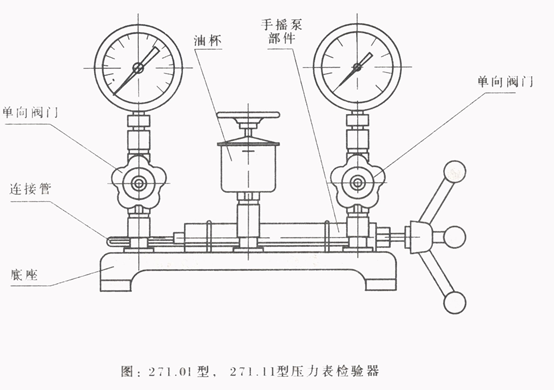

压力表校验器由手摇泵部件、油杯和两个单向阀门组成，各部件用连接管相连固定在底座上，阀上装有M20*1.5的两端锁母用以连接精密压力表和被检验的压力表。

关闭油杯阀门，旋转手轮使活塞移动，由此产生的压力（或真空）即可传至两个压力表；根据精密压力表的示值对被检验压力表进行检验。

三、技术参数

四、验收与保管

1、 用户收到校验器时，应先检查包装箱是否完整;如有损伤，应立即查明原因。

2、 开箱后拆除衬垫物，检查校验器外观是否完好，说明书，出厂合格证是否齐全，并核对产品及附加（皮碗5个），如有短缺，请立即通知我厂。

3、 校验器应储藏在室内，其环境温度为+5～＋35℃，相对温度不大于80%，周围空气不应含有腐蚀检验器的有害物质。

五、安装与使用

安装：

1、校验器应放在便于操作的工作台上，必须保持水平。

2、校验器的工作环境温度为+20±10℃，相对湿度不大于80%，周围空气不得含有腐蚀性气体。

3、校验器不得受震动；工作台上需铺上橡皮垫，用螺钉紧固。

4、使用前，首先用汽油清洗校验器管路，然后将传压介质注满油杯。旋转手摇螺杆泵的手轮，检查油路是否通畅；若无问题，即可装上精密压力表和被校压力表。

使用：

5.操作步骤：

 检验压力表时：

（1）打开油杯阀，逆时针旋手轮，使手摇泵的气缸充满油液。

（2）关闭油杯阀，打开阀，再顺时针旋手轮，压缩油液，使油压作用于压力表，根据两只表的指示值即可进行检验。

 检验真空表时：

（1）清除校验器内部传压介质。

（2）关闭阀，打开油杯阀，并将手摇泵螺杆全部旋入气缸。

（3）关闭阀，打开阀，旋出手摇泵螺杆，形成真空；如果旋出一次未达到真空度时，应再关闭阀，打开阀，旋进手摇泵螺杆到底，接着关闭阀，打开阀，旋出手摇泵螺杆，如此反复旋进，旋出数次，直至达到所需真空度为止。

六、维护与修理

1、定期清洗仪器各部分，清洗后，装成原状。

2、油液里不应混有杂质或脏物，使用一定时期后，必须更换新油。

3、不使用时请盖上布罩，以免尘埃进入校验器。

七、订货须知

订货时请注明：型号、名称、校验压力。
