压力校验台如何正确校验压力变送器

压力校验台如何正确校验压力变送器的技巧方法：

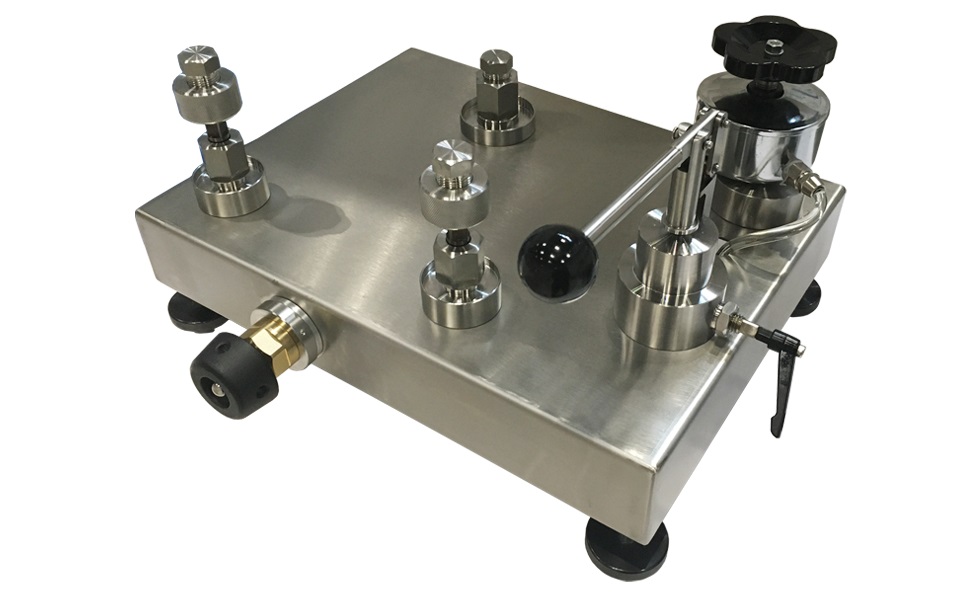

首先我们必须根据不用量程和不同类型的压力变送器选择对应的压力校验台，再根据被校验的压力变送器选择对应的压力校验台或者精密数字压力表。量程较小或者是有禁油要求的压力变送器可以选择气压型的压力校验台，量程较大或者也有禁油要求的压力变送器需要选择水压型的压力校验台，如果量程较大且没有其它要求的可以选择液压型的压力校验台。用适当的量程做标准器。

选择好压力校验台以后，把标准表与被校压力变送器与压力校验台连接好，开始打压。根据带检压力变送器的量程取5～10个点，依次升压至待校压力点，以标准表为参照对比压力变送器。如有偏差，需用手操器或者通过仪表菜单按键来调整压力变送器。

在对比调整压力值的同时，需要对压力变送器输出的4～20mA电流进行校准，在零位时，看压力变送器输出信号是否为4mA；满量程的1/2时，是否对应输出为12mA；满量程时，是否对应输出为20mA。

方法一:只对压力变送器进行校准

依据JJG882-2004《压力变送器》检定规程的要求，对压力变送器的计量性能进行校准。方法适用于以下两种情况:

(1)压力校验台被校准压力变送器输出为数字信号(智能压力变送器)。因其输出为数字信号，故其构成的整个压力测量系统中没有数据采集器，其信号直接经过显示单元进行显示，后续信号传递、转换过程中不产生系统误差。

(2)压力校验台被校准压力变送器属于检定、校准周期内的临时校准。当根据现场实际情况(例如做重大实验项目前)需要对压力变送器进行校准时，数据采集器因未到校准周期可不进行，而只对压力变送器进行临时校准。

方法二:对压力变送器及数据采集器等分立元件分别进行校准

对压力变送器及数据采集器分别进行校准。其中数据采集器计量性能的校准依据JJF1048-1995《数据采集系统校准规范》进行。方法适用于以下两种情况:

(1)由压力变送器、数据采集器及显示单元组成的整个压力测量系统属于周期检定或校准时，对每一组成部分分别进行校准。

(2)当整个压力测量系统的误差超过允许误差时，应对每一部分进行校准，找出超差的原因，经调修后再进行校准。

方法三:对整个压力测量系统进行系统校准

依据JJG875-2005《数字压力计》检定规程的要求，对压力测量系统的计量性能进行校准。系统校准方法是将现场压力测量系统看作一个整体(类似于一台数字压力计)，即在压力变送器的输入端输入标准压力信号，将图2中虚框内的部分作为一个黑匣子，不考虑压力变送器输出电信号的转换及处理过程，在显示终端读取压力测量系统示值。方法适用于以下两种情况:

(1)需要得到整个压力测量系统的准确度。

(2)现场环境或条件不利于测量系统的拆卸、不能长时间停产进行各部分的校准。

三、实例分析

汽车集团公司技术中心发动机试验室是对新研制的发动机进行试验，用于发动机试验的系统上安装了大量的压力变送器，为了得到准确的实验数据，在进行实验前需要对整个压力测量系统进行校准，企业要求在尽可能短的时间内完成校准，并希望得到直观的系统误差，以分析是否满足实验需要。

被校准压力测量系统描述:压力测量元件为(0～250)kPa的压力变送器，其输出信号(4～20)mA经数据采集器采集并转换为数字信号，通过RS232通信将数字信号传输给计算机，经过数据处理在计算机显示器上显示压力值(0～250)kPa。

分析:只对压力变送器进行校准无法得到系统的准确度，因此，分别采用对各分立元件(系统各组成部分)依次进行校准和系统校准两种方法对该压力测量系统进行校准。
