压力表起针器制作方法及使用方法

      弹簧管压力表校准和维修时，要把精密压力表指针完整无损的从中心轴上取下来，需要使用压力表起针器，即可平稳地取下指针，又不会损坏压力表的中心轴。压力表起针器可购买成品，由于其结构简单，完全可以自己制作，通过制作还可以提高仪表工的动手能力。

      压力表起针器制作方法

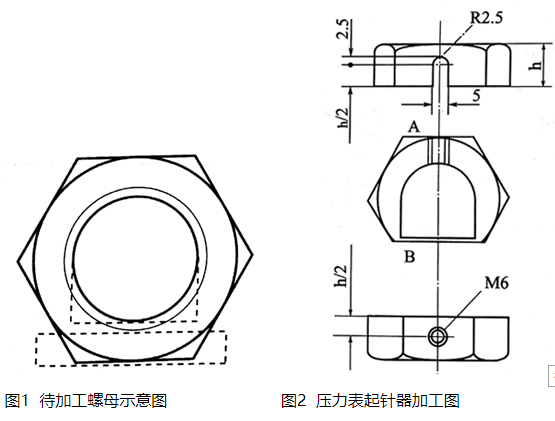

      准备一个M20或M22的普通螺母，按图1所示，把图中螺母上的虚线部分去除，有条件时可用机床加工，当然也可以采用手工锯割、锉削加工的方法。然后再按图2所示尺寸，在A端钻孔并攻丝，在拉脚(B)锉削加工一个半圆。由于选用的螺母厚度不一定相同，因此，图中标注的2个尺寸h/2分别是指螺母厚度的1/2，即A端面钻孔并攻丝的圆心点，及拉脚(B)锉削加工半圆的圆心点，均应选择在螺母厚度的1/2处。

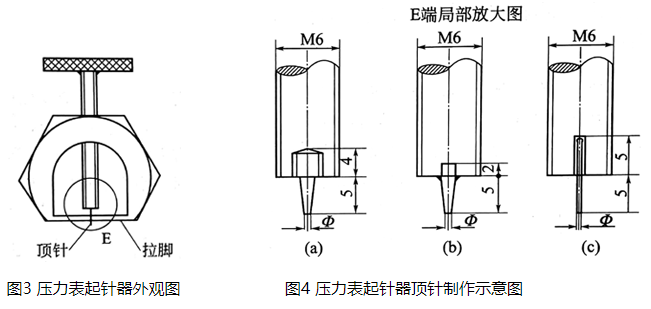

       再找一颗M6的螺钉，在没有螺纹的一端，焊接上横杆或圆手柄，由于其尺寸灵活性很大，图中没有标注具体的尺寸，可根据自已的喜好来加工制作就行了。在有螺纹的另一端固定安装上顶针，一个压力表起针器就做好了，制作好的起针器形状如图3所示。

       顶针直径只要有φ0.7mm，φ1mm，φ1.2mm三种，就可以满足大多普通压力表、精密压力的使用了，其中应用最多的是1mm的，其他规格可根据企业实际情况加工制作，而顶针与M6螺杆的固定方式有三种形式，顶针的加工如图4中的E端局部放大图所示。其制作方法如下：

       图4中的(a)是采用钻孔攻丝的方法，攻2.6mm的螺纹，钻孔直径为2.15mm。孔可以钻深点以方便攻丝操作，然后旋上螺钉，旋紧后对螺钉外露部分进行锉削加工，锉削成图中所示的圆锥状，这样顶针就加工好了。

      图4中的(b) 是采用焊接的方法，即根据顶针直径钻一个小孔，再找一小截钢丝做顶针，插入已钻好的孔中，用铜焊或锡焊进行焊接，焊接后对顶针稍作锉削加工即可。图4中的(c)是采用缩孔的方法，即根据顶针直径钻一个小孔，但孔的直径要比插入做顶针的钢丝稍大一点，把钢丝要插入孔中的一端用锤进行敲打使其变扁一点，然后把钢丝插人钻好的孔中至底部，用圆冲头对孔边进行缩孔，使插入的钢丝既能活动但又掉不出来即可，对顶针端头稍作锉削加工即完成。

       压力表起针器使用方法

       压力表起针时要双手操作，左手拿着起针器，先将拉脚套在指针轴套后面，然后把起针器顶针的顶端与机芯中心轴对正，然后用右手顺时针方向旋转顶针杆上的横杆或圆手柄，即可将指针取下来。

       没有起压力表针器时怎样起针

       可用两把一字形的旋具把指针撬下来。方法是：使用两把一字形旋具，对置于指针轴套后面左右两侧，并使旋具杆靠在表壳两边作为支撑点，两手握住旋具手柄用力把指针撬下来。撬指针时用力要适度，用力过猛会把指针弹跑了，且两手用力要均匀，以免机芯中心轴彼撬弯了。不提倡用此方法，只可在没有压力表起针器时用来应急。
