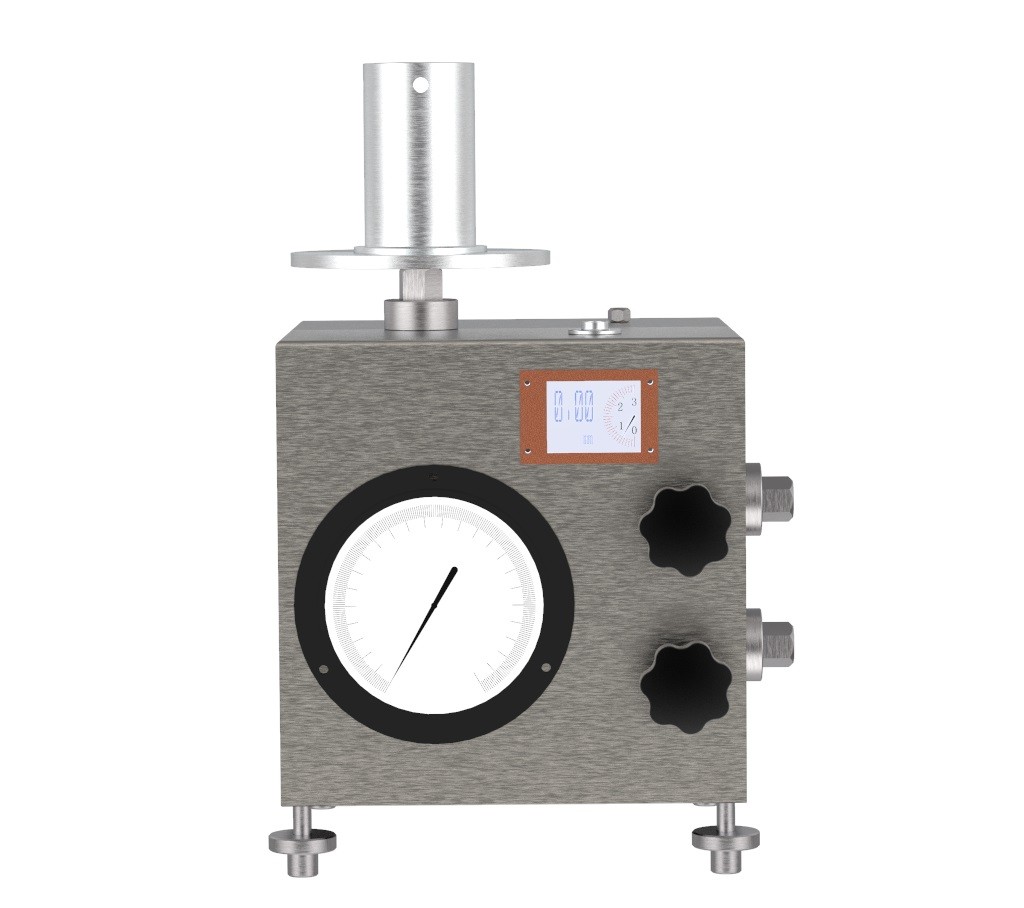

差压型压力天平式管道测漏仪THLL200-250DP

概述

THLL200-250DP压力天平式管道检漏仪是专门设计用于管线泄漏检测的仪器。可以精密测量任意变化或波动的压力，测量压力范围可在1MPa至25MPa间任选。测压介质可为液体（水或油）或气体（空气或天然气），适于野外使用。可在恶劣的环境条件下提供精密的压力测量。在管线测量方面，它可以用来测量管道的泄露、管道的流通性能以及因摩擦而引起的压力损失；在气站，它可以用来监测流量表；在热电厂，它可以用来精确测量蒸汽压，计算热效率；在井口，它可以用来测量井口竖管中油、气压力。

工作原理

差压型压力天平（THLL200-250DP）为了测量压力P_管，把低于所侧压力的整数兆帕砝码加载到活塞上，砝码和活塞及其配重由于自身重量产生一个向下的力，这个力将大于所测压力作用在活塞杆上产生的向上的力，活塞处于最底位置。转动手泵，在差动活塞环形面积处产生一个向上的附加压力（红色部分液体），推动活塞向上，到达工作位置。因为差压活塞的面积差为10倍，所以把管道压力放大10倍，将放大的压力值直接显示于精密压力表上，则管道内的压力P_管等于所加砝码的压力值和精密压力表指示值之和。随着管道的泄露，管道内压力不断下降，这个压力的下降由精密压力表指示出来，压力表指针的下降值即为管道内压力的下降值。该仪器可分辨出管道内2kPa的压力变化（限于指针精密压力表）。采用高精度数字压力表分辨率可达0.1KPa（下图为原理图）

技术优势

简单结构的压力天平，活塞的平衡通过加、减活塞上的小砝码完成，找活塞的平衡点，使用起来简单方便。活塞材质采用碳化钨材料，增加灵敏度，并配备了数显活塞工作位移视窗，简单方便。

1、结 构

一体化结构设计，方便野外使用。活塞单元、压力容腔、液/液分离器（对于气体检漏为气/液分离器）、精密压力表（数字压力表可选）、螺旋调压泵、压力传感器、位移传感器、温度传感器和所有阀门均安装在一个精加工的钢质金属机壳内。仪器带有四个调平脚，用于仪器的调平。

2、应 用

可用于气体和液体管道检漏。

3、技术参数

精度：±0.05%（±0.02%可选）

量程：THLL200-250G   0.5~25MPa（其他量程可以定做）砝码为碳钢发黑

THLL200-250DP  1~25MPa（其他量程可以定做）砝码为无磁不锈钢

精密压力表量程：THLL200-250G   0~25MPa  精度：±0.25%F.S

                THLL200-250DP  0~0.6MPa  精度：±0.25% F.S

进水口：M20*1.5内螺纹

出水口：M20*1.5内螺纹

尺寸：525x340x350

重量：主机30公斤

      砝码28公斤
