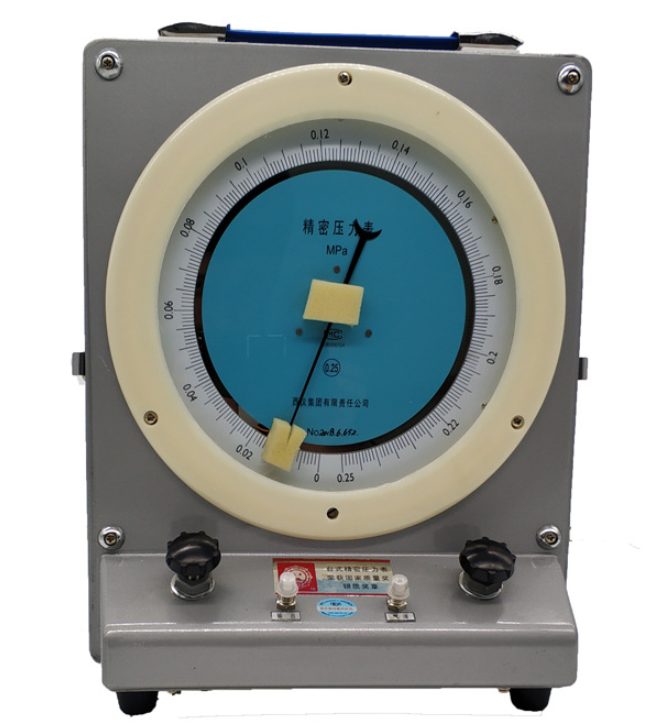

YBT-254台式精密压力表

用途:精密压力表主要用于校验一般压力表或精密测量对铜和钢及其合金不起腐蚀作用的液体、气体或蒸汽的压力和负压。 YBT-254台式精密压力表,可以代替单管汞柱压力计,保护操作人员防止汞中毒.

用途:精密压力表主要用于校验一般压力表或精密测量对铜和钢及其合金不起腐蚀作用的液体、气体或蒸汽的压力和负压。 YBT-254台式精密压力表,可以代替单管汞柱压力计,保护操作人员防止汞中毒.

产品参数

精度等级:0.25级

量程(MPa):-0.1~0 ,0~0.04 ,0~0.06, 0~0.10, 0~0.16, 0~0.25

使用环境条件:0~40℃,相对湿度不大于80%,也可在-30~50℃的任一恒定温度条件下使用。

温度影响:使用环境温度如偏离20±5℃时,误差变化不大于0.1%10℃。

测量范围:-0.1~0~0.25(MPa)(范围内可选)

台式精密压力表结构原理

1.仪表由测量系统、指示部分和表壳部分等组成。

2.测量系统——由接头,弹簧管和齿轮转动机构等组成。

3.由被测介质的压力作用,使弹簧管的末端(自由端)相应地产生位移,借助连杆带动机构中的扇形齿轮产生一角位移,而使齿轮轴得以偏转——传给指示部分。

4.指示部分——由分度盘、镜面(YB-201型不带镜面和指针等组成。由指针将齿轮轴的偏转值相应地在分度盘上指示出被测介质的压力值。

5.表壳部分——由表盖、表玻璃和罩壳等组成。表盖的下端设有供调整零位用调零装置,以保持零

值和读数的准确性。
