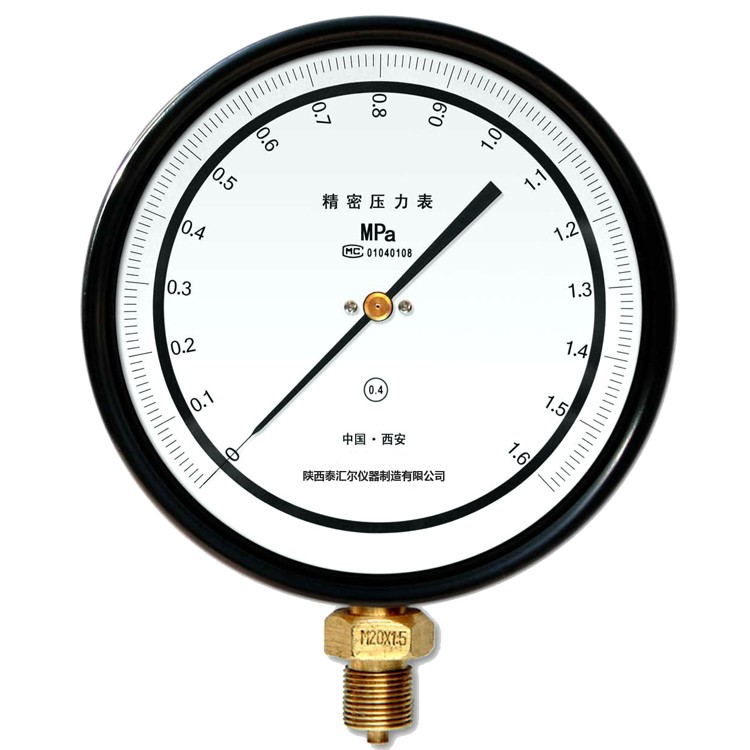

YB150精密压力表

精密压力表由测压系统、传动机构、指示装置和外壳组成。精密压力表的测压弹性元件经特殊工艺处理,使精密压力表性能稳定可靠,与高精度的传动机构配套调试后,能确保精确的指示精度。精密压力表主要用来校验工业用普通压力表,精密压力表也可在工艺现场精确的测量对铜合金和合金结构钢等材质无腐蚀性、非结晶、非凝固介质的压力。精密压力表在标度线下设置有镜面环(A型B型),在使用中读数更清晰精确。

概述

       精密压力表由测压系统、传动机构、指示装置和外壳组成。精密压力表的测压弹性元件经特殊工艺处理,使精密压力表性能稳定可靠,与高精度的传动机构配套调试后,能确保精确的指示精度。精密压力表主要用来校验工业用普通压力表,精密压力表也可在工艺现场精确的测量对铜合金和合金结构钢等材质无腐蚀性、非结晶、非凝固介质的压力。精密压力表在标度线下设置有镜面环(A型B型),在使用中读数更清晰精确。


工作原理

       精密压力表的工作原理是:当被测介质的压力作用于弹性元件后,使其产生弹性变形-位移,经拉杆带动传动机构放大,由指示装置指示被测压力。

       精密压力表按精度分为:0.25%,0.4%


技术参数

主要技术指标:

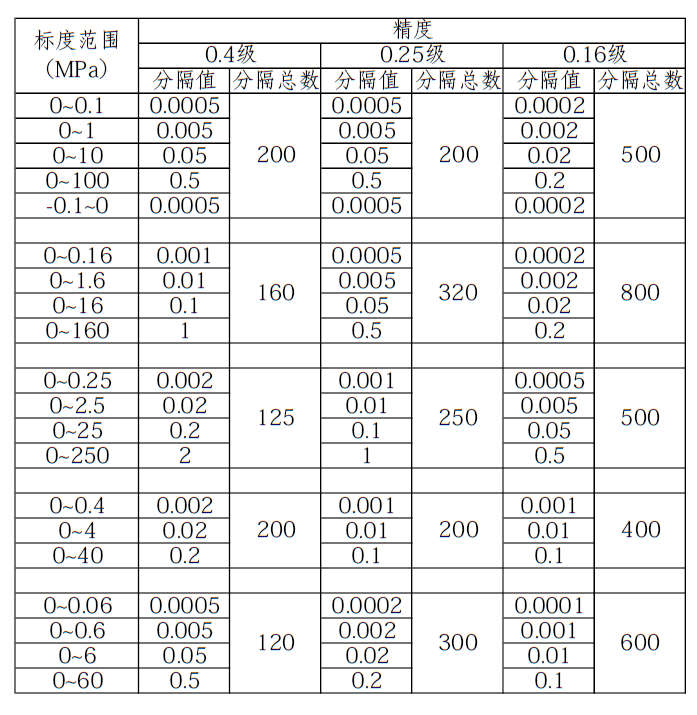

1、精密压力表测量范围、精确度等级

2、型号、弹簧管材料、测量范围MPa、精确度等级、结构特点

3、精密压力表使用环境条件:5~40℃,相对湿度不大于80%,且环境震动和压力源的波动对仪表的精确读数无影响。

4、精密压力表温度影响:使用环境温度如偏离20±3℃(A型)或20±2℃(B型)时,则须考虑温度附加误差0.4%/10℃

5、精密压力表重量:1kg(A型) 1.4kg(B型)


特点参数

●YB150中压精密压力表选用德国进口弹簧管部件制造

● 压力传导部件采用银焊工艺

● 仪表盘面为MPa刻度值直接读取

● 精度等级0.25% 0.4%

● 双层镜面表盘

● 设有度盘调零装置

● 铁喷塑表壳

● 铜合金内机部件

● 测量范围-0.1至60MPa

型号:

YB150

YB150A 带调零装置

YB150B 带镜面

YB150C 带调零装置和镜面

YB150Z 轴向

YB150ZQ 轴向带前边


测量范围分类

精密压力表的测量范围分类:

1、微压表(指仪表测量上限值小于0.1MPa的仪表)

2、低压表(指仪表测量上限值在0.1MPa[包括0.1MPa]到6MPa[包括6MPa]的仪表)

3、中压表(指仪表测量上限值在10MPa[包括10MPa]到60MPa[包括60MPa]的仪表)

4、高压表(指仪表测量上限值大于60MPa到160MPa[包括160MPa]的仪表)

5、超高压表(指仪表测量上限值大于160MPa的仪表)



用处以及它的组成

1、由测量系统、指示部分和表壳部分等组成。

2、测量系统--由接头,弹簧管和齿轮转动机构等组成。

3、由被测介质的压力作用,使弹簧管的末端(自由端)相应地产生位移,借助连杆带动机构中的扇形齿轮产生一角位移,而使齿轮轴得以偏转传给指示部分。

4、指示部分由分度盘、镜面和指针等组成。由指针将齿轮轴的偏转值相应地在分度盘上指示出被测介质的压力值。

5、表壳部分由表盖、表玻璃和罩壳等组成。表盖的下端设有供调整零位用调零装置,以保持零值和读数的准确性。


使用后校准

校准的基本要求校准应满足的基本要求如下:


1、环境条件校准如在检定(校准)室进行,则环境条件应满足实验室要求的温度、湿度等规定。校准如在现场进行,则环境条件以能满足仪表现场使用的条件为准。

2、仪器作为校准用的标准仪器其误差限应是被校表误差限的1/3~1/10。

3、人员校准虽不同于检定,但进行校准的人员也应经有效的考核,并取得相应的合格证书,只有持证人员方呆出具校准证书和校准报告,也只有这种证书和报告才认为是有效的。
