Y047、Y055浮球式压力计

浮球式压力计是以压缩空气或氮气作为压力源,以精密浮球处于工作状态时的球体下部的压力作用面积为浮球有效面积的一种气动负荷式压力计。

概述



       浮球式压力计是以压缩空气或氮气作为压力源,以精密浮球处于工作状态时的球体下部的压力作用面积为浮球有效面积的一种气动负荷式压力计,    如下图所示,精密浮球置于筒形的喷嘴内部,专用砝码通过砝码架作用在球体的顶端,喷嘴内的气压作用在球体下部,使浮球在喷嘴内飘浮起来。当已知质量的专用砝码所产生的重力与气压的作用力相平衡时,浮球式压力计便输出一个稳定而精确的压力值。

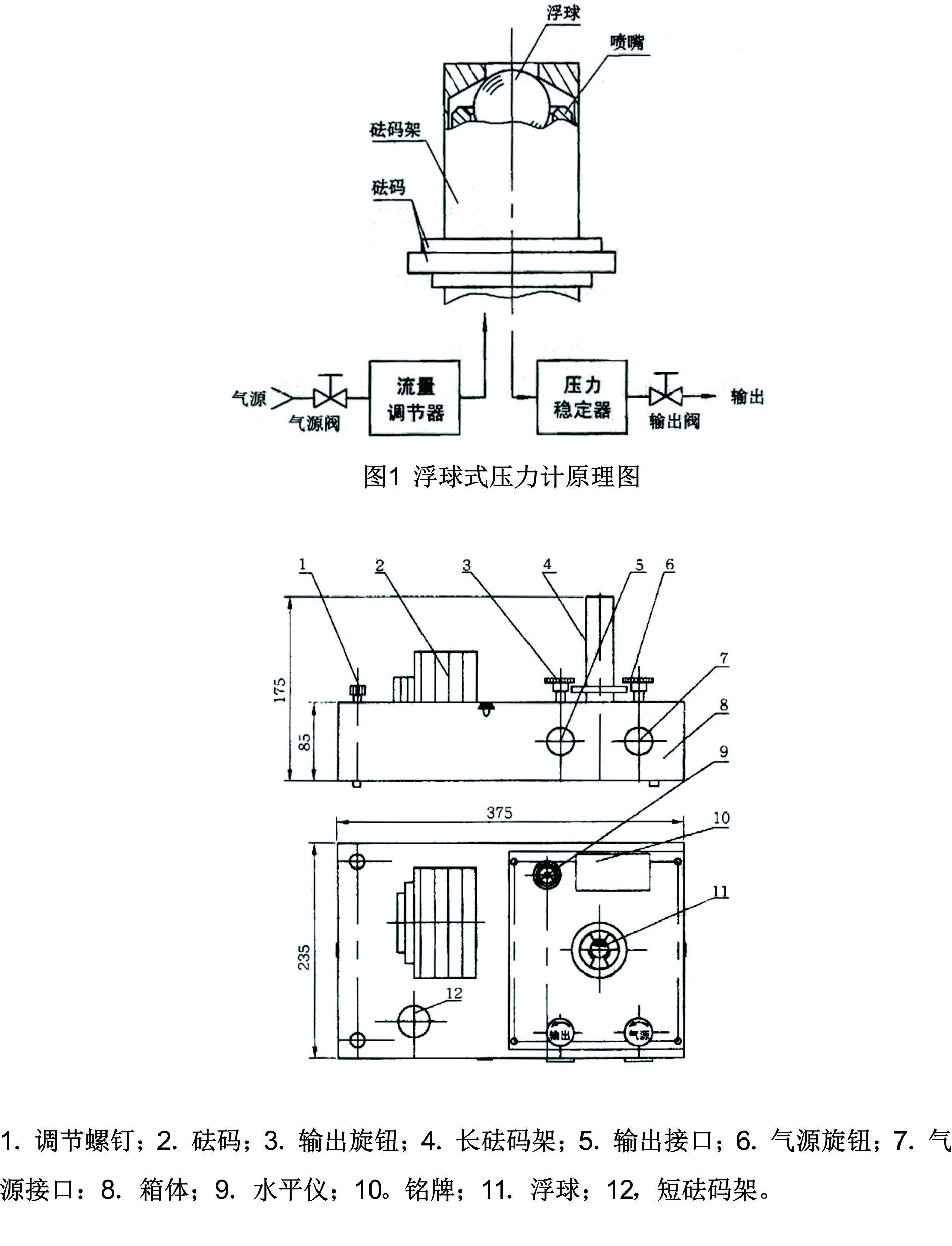

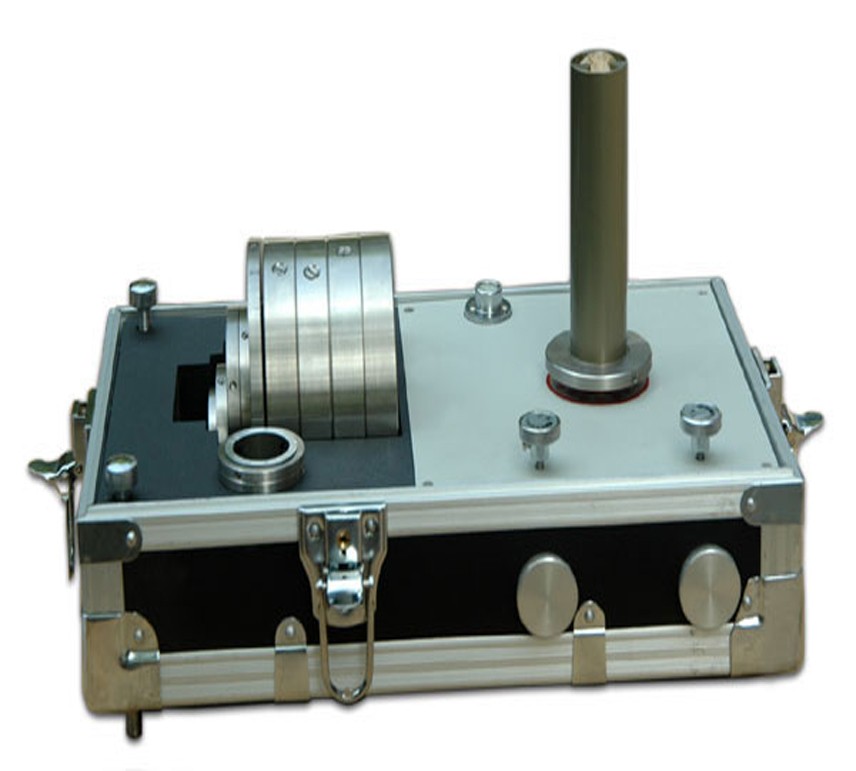

浮球式压力计图片

 详细参数


Y047型 浮球压力计技术参数

项目

参数

输出压力范围 (MPa)

0.0010.25

精度等级 (%)

±0.05

工作温度 (

1530

温度系数 ( /

1.7×10-5

额定气源压力 (MPa)

0.5

最高气源压力 (MPa)

0.7

最低气源压力 (MPa)

输出压力的1.5倍(低于0.3MPa时为0.3MPa

额定气源压力时的耗气量 (l/h)

≤150

外形尺寸 (mm)

380×240×260

重量 (kg)

≈15



      Y047型 浮球压力计标配砝码

砝码名称

砝码的标志(MPa)

标配数量()

标配砝码

0.05

4

0.02

1

0.01

2

0.005

1

0.002

1

0.001

2

短砝码架

0.001

1

长砝码架

0.005

1





Y055型、Y055A型 浮球压力计标配砝码


砝码名称

砝码的标志(MPa)

标配数量()


Y055

Y055A


标配砝码

0.05

11

7


0.02

1

1


0.01

2

2


0.005

1

1


长砝码架

0.005

1

1






Y055型、Y055A型 浮球压力计技术参数


项目

参数


Y055

Y055A


输出压力范围 (MPa)

0.0050.6

0.0050.4


精度等级 (%)

±0.05


工作温度 (

1530


温度系数 ( /

1.7×10-5


额定气源压力 (MPa)

0.9

0.6


最高气源压力 (MPa)

1


最低气源压力 (MPa)

输出压力的1.5倍(低于0.3MPa时为0.3MPa


额定气源压力时的耗气量 (l/h)

≤300


外形尺寸 (mm)

380×240×260


重量 (kg)

≈15

≈12
