经济型活塞式压力计简介

一、    用途

THLL系列活塞式压力计用于检验数字压力计、精密压力表、压力变送器、压力传感器等压力仪器仪表。

二、性能特点

THLL系列活塞式压力计是我公司按照国家最新“活塞式压力计”检定规程(JJG59-2023)要求新研发设计制造。由于活塞式压力计的关键部件使用了高硬度和低温度线膨胀系数的碳化钨材料,  从而提高了活塞的耐磨性 ,因此受压力后形变极小(可忽略不计)，性能极其稳定。25MPa以上活塞式压力计的工作介质采用了癸二酸二异辛酯，从而使压力计具有极高的灵敏度。由于采用了新材料、新技术、新工艺，所以新的活塞式压力计的各项技术指标有了很大提高。

三、工作原理与基本结构

活塞压力计的工作原理是基于活塞本身重量和加在活塞上的专用砝码重量，作用在活塞面积上所产生的压力与液压容器内产生的压力相平衡。

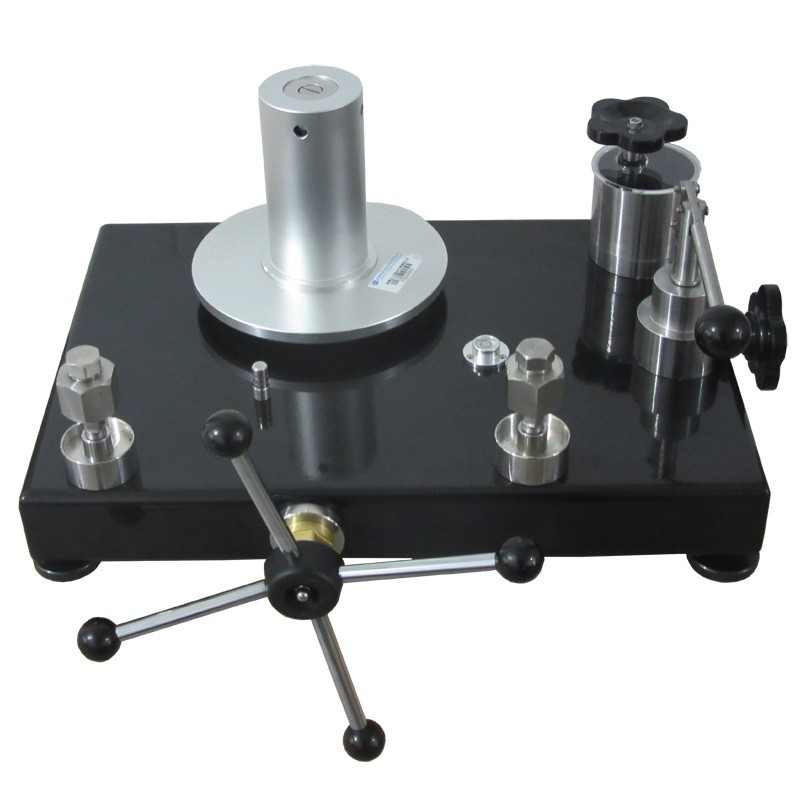

活塞压力计系由检验泵和测量系统两部分组成。

检验泵部分包括手摇泵、油杯及输出接口。在输出接口上装有两端锁母（或快速接头），用以连接被检验的各种压力仪表。测量系统主要由一个经过精密研磨后具有精确截面的活塞，活塞直接承受底盘上的砝码重量。
