THLL135台式液体压力表校验器说明书

一、公司简介

陕西泰汇尔仪器制造有限公司是一家高科技企业,专业从事压力校验仪器仪表的开发生产与销售。优越的产品性能,超一流的售后服务,为公司在国内外仪表行业中建立了良好的声誉。公司拥有强大的研发团队,完善的服务体系,精湛的销售队伍。公司一贯对产品质量严格控制、服务诚心热情。目前公司产品已广泛应用于航空、航天、电力、石油、化工、冶金、铁路、计量、军工、高校及众多科研机构。

二、产品简介:

本产品采用优质不锈钢,国外先进的密封技术,经过多种加工工艺精制而成。完全采用开放式结构,更便于维护;螺旋式升降压,升降压平稳,压力瞬间即可稳定,回程检定极易操作;适宜于:食品卫生,航空航天,军工,冶金,计量等行业在校验压力变送器压力传感器,精密(普通)压力表等其它压力仪器仪表时提供稳定,快捷,安全可靠的高压压力源,压力可达160MPa

三、技术参数


1. 量程:0~660、100 160MPa

2. 介质:变压器油或蒸馏水

3. 最小可控调节度:10KPa

4. 接口:M20×1.5     3个

5. 外形尺寸:450X300X240mm)

6. 重量:11kg

7. 油箱容积:0.3L

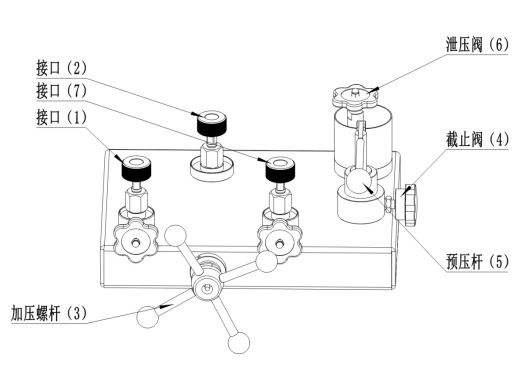

四、结构图:

压力表校验器,液体压力源

1-被检表接口1    2-被检表接口2   3-加压螺杆   4-截止阀   5-预压杆   6-泄压阀   7-标准表接口


五、操作步骤:

1 取下接口(1)(2)(7)堵头,检查有无O”型圈并完好无损;

2 向油杯中加入介质(纯净水或者变压器油),加至2/3 处;

3 接上标准表与被检表;

4 逆时针打开截止阀(4)与泄压阀(6),并旋出加压手柄(3)

5 上下反复摇动预压手柄,液面无气泡产生时,顺时针关闭泄压阀(6)

6 继续摇动预压手柄(5),直至压力达到2MPa 以上(可达到20MPa)后关闭截止阀(4);

7 顺时针摇动加压手柄(3),直至达到所需压力值;

8 检定完成,逆时针旋出加压手柄(3),直至压力减小到0”;

9 逆时针打开泄压阀,出油嘴无液体流出时,方可取下输出接口的仪表;

六、注意事项:

1 使用本仪器时,必须先检查油杯内储液情况,如不够时,应及时补充;

2 泄压时切不可直接打开泄压阀,一定先旋出加压手柄(3),否则可能对仪表造成损害;

3 如果液体内混入空气,可能造成压力不稳定,应及时排除管道内空气;

4 较长时间不使用时,需将杯体内的液体倒出;

5 如果仪器出现故障,请不要随意拆卸,请与本公司或经销商联系,我们将及时为您解决!





附:常见问题及解决办法



问 题

原  因

解决办法

压力源造压困难

1,油(水)箱缺水

加注油水

2,截止阀是否关闭

顺时针关闭截止阀

3,卸压阀是否关闭

顺时针关闭卸荷阀

4,被检(标准)仪表是否拧紧

拧紧被检(标准)仪表,不检定的输出口用随机附带的堵头拧紧

5,系统进气



将各输出口用螺堵堵好,关闭卸压阀,造压再打开卸压阀卸压,多次重复即可。

6,介质污染,单向阀不密封

清洗,保养,配置过滤器

压力源泄露

1, 被检仪表连接螺纹端面不平整

使用我公司生产的过度接头连接,用铝或铜垫密封,必须借助工具拧紧

2, 输出口密封件老化

更换“O”型圈(Φ15外X2.4)

3, 截止阀是否关好

关好截止阀

4, 被检仪表有泄漏



更换其它仪表,再试以确定被检仪表是否泄漏

5,  压力源泄漏

将压力模块或精密压力表连接到输出口,其余用随机配带的堵头堵死,加压至上限,检验其密封性

其它注意事项

1,排气阀在系统存满介质,其它操作均按正确步骤操作,但系统仍不

造压时,方可打开,上压正常时处于关闭状态。

2,压力稳定较慢时,可能管路中有气,打开一个输出口看到液体外溢时,再连接仪表。
