活塞式压力计的力值修正-高度差(液位差)修正

高度差(液位差)修正

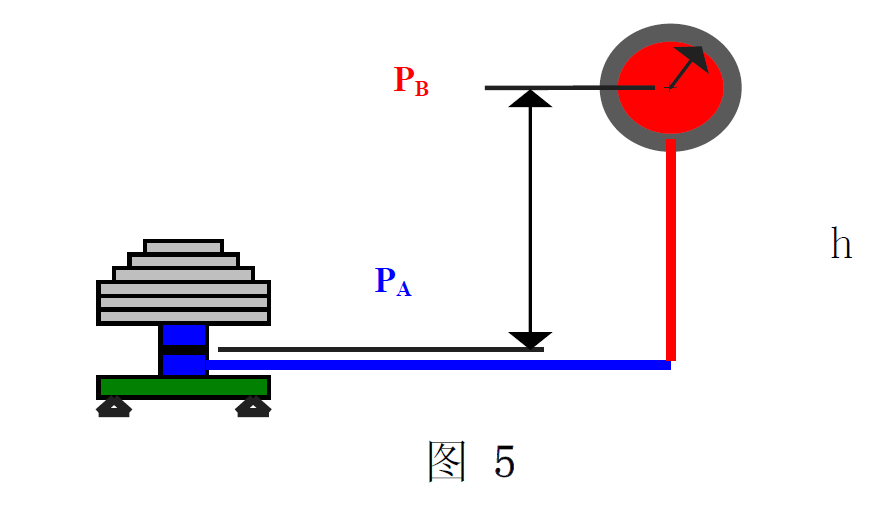

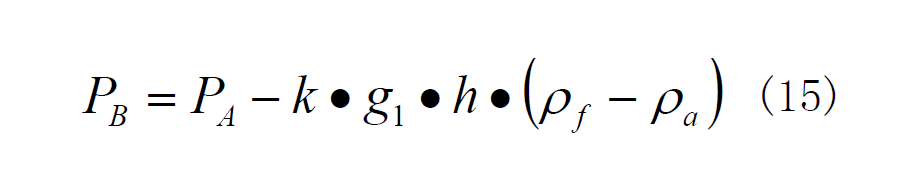

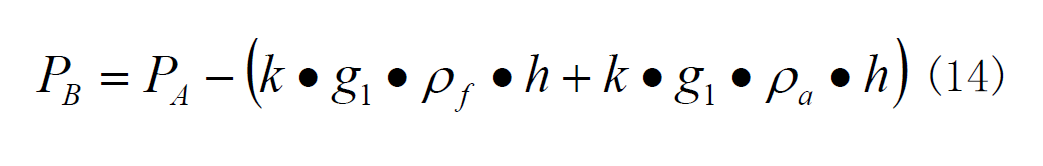

    前文叙述的压力—力值关系式考虑,即式(10),仅在活塞式压力计的参考平面上是成立的,实际应用中,我们往往更关注被测试设备的受压点的压力。这需要对系统内流体(气体或液体)的高度差造成的压力差进行补偿。进行表压模式测试时,参考压力(气压)随高度的变化也必须考虑。以图5 为例,活塞参考平面处的压力以PA表示,被测仪表感压点的压力以PB 表示,则:



式中:

k = 比例系数

h = 被测试仪表感压点与活塞参考平面的垂直高度差。被测试仪表在活塞参考面上方时为正,下方为负。

gl = 当地重力加速度



上述修正看起来似乎意义不大,其实不然。看下面的例子:若活塞压力计所用工作介质(油)的密度为 0.9 gm/ cm3,则每厘米液柱产生的压力约为0.0009 kgf/cm2。当活塞压力计工作压力为100 kg/cm2,液柱高度差为1厘米时,如果不对高度差进行修正,将产生9ppm 的测量误差(0.0009%);如果高度差为10cm,则测量误差可达到90ppm(0.009%);在这个高度差下,如果活塞压力计工作压力为10kgf/cm2,则由液柱高度差引起得的误差可达到900ppm(0.09%)。
